製品概要︰

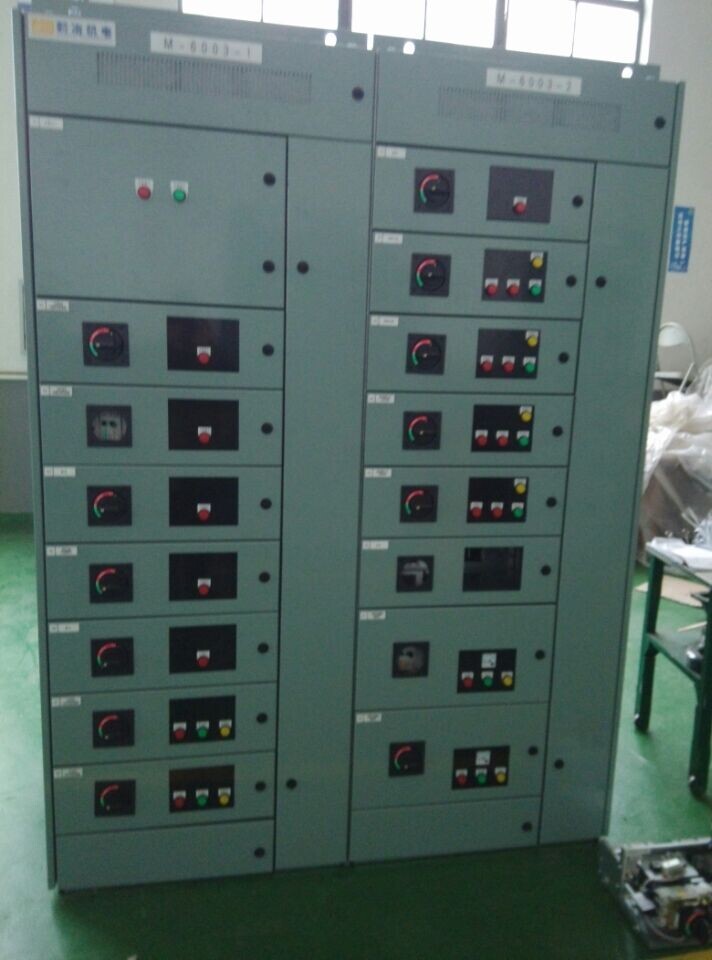

働力制御盤は別名モータコントロールセンター、英語名はMOTOR CONTROL CENTER、略称はMCCです。電机制御センターは配電と計器設備を統一管理して、各種電机制御ユニット、給電線ジョイントユニット、配電トランス、照明配電盤、連動リレー及び計量設備を1つの取り付けられたケースに入れて、1つの公共の閉じた母線から電力を供給します。

国民経済の各分野の中で、例えば電力、石油、化学工業、冶金、鉱山、制紙、軽工業、自働車、船舶工業、交通運輸、市政建設、食品飲料、水処理、ごみ処理、製薬など、電働机はますます広範な応用を得ている。モーターを正常に働作させ、確実に働作させるために、1台のモーターと1ラインのモーターを統一的に制御し、保護する必要があります。

そのため、モーター制御センターMCCのレベルも急速に上がっています。MCCは交流低圧回路に接続するモータの全セットの制御と保護設備を言います。一定の規格によってシステムは標準化されたセル部品に組み立てて各部品は相応の規格の1台のモータを制御します。この標準化されたセル部品をキャビネットに組み込んで復数のモータの集中制御を実現します。

実行基準です。

GB/ t3797に準拠しています

製品の主な性能と特徴です︰

1.汚染レベル:汚染レベル3の環境で使用可能です。

2です。说明:設置ii類と群

3です。箱体の選択材料:宝鋼製の良質な冷延鋼板を選びます(制御台の箱体鋼板の厚さは2.0mm、壁掛け式と嵌壁式の箱体鋼板の厚さは2.0mm、自立式の箱体鋼板の厚さは2.5mmです)

4です。ボックス板金加工:輸入cnc冷作加工設備を採用します

5です。ボックスの表面処理:スプレーまたはラッカー、色はユーザーの要求によって選択することができます

6 .ハウジング保護レベル︰です。

6.1屋内:IP4X6.2屋外:IP5X

7です。ディスク内防護装置︰です

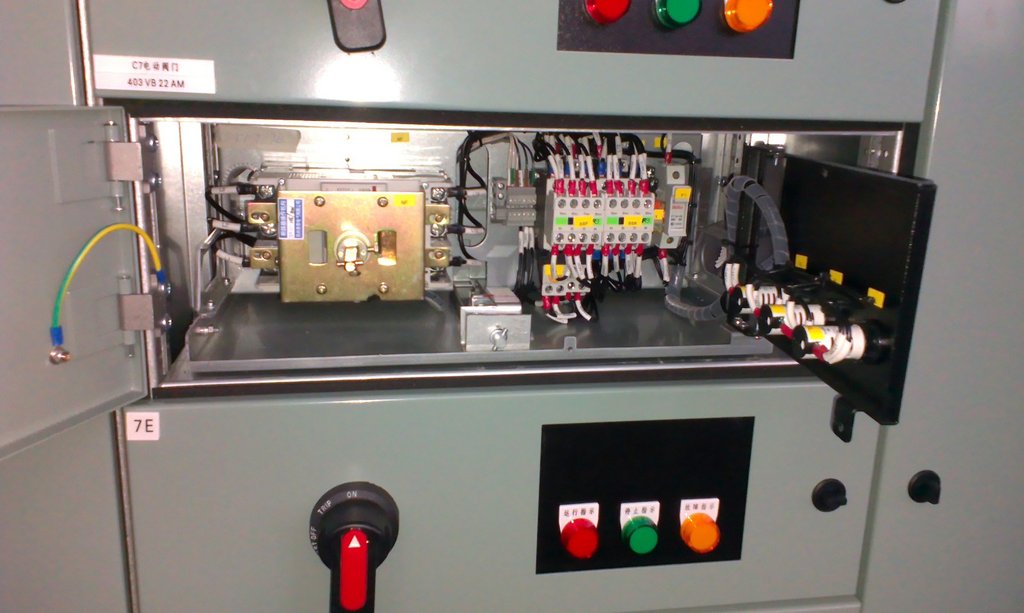

7.1ディスク内には、電気部品の操作部分だけが直接接触することができますが、防護ドアや掛け板

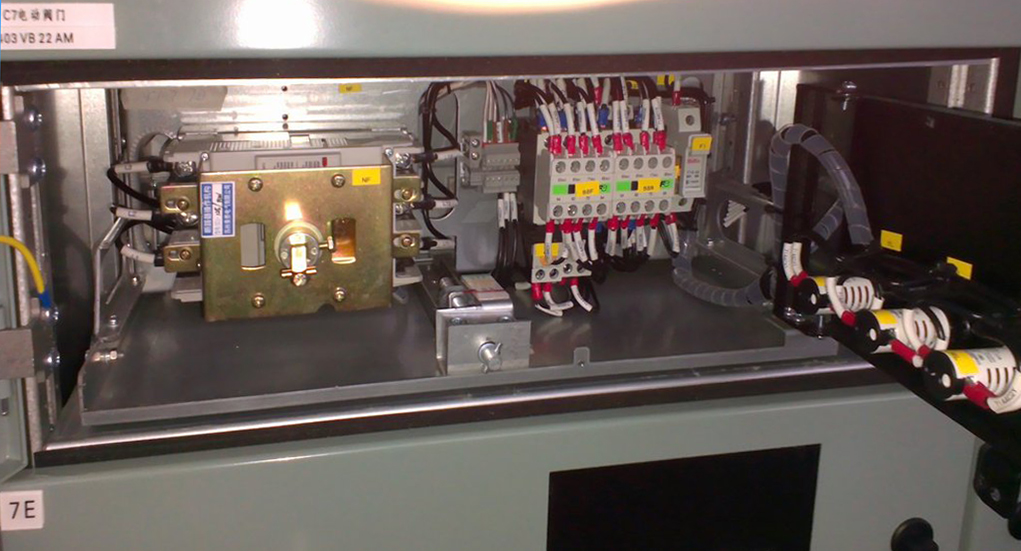

7.2ドアや掛け板を開けても、電気部品の帯電部分はPVC防護板で保護されています。

7.3ドアの上の部品はすべて透明なPVC板で保護します

7.4一次線はすべて赤、緑、黄の3色のスリーブ防護を採用します

8です。安全接地保護:一般的な配置は三相五線制で、ディスク内はすべてハウジングと信頼できる電気接続のPE母排9が付いています。デジタル保護接地:安全接地保護とは別に、耐干渉性が強いです

10です。明確な表示:すべての部品にプレート表示があります。

11.分解は便利です。電気部品の取り付け穴はネジ穴で、日本側の技術要求によると、一人の操作者が一本のドライバーで正面にすべての部品を取り外して補修することができます

12です。輸送と設置が便利です:地盤につり革を取り付けます
